Прогон крыши

Прогон крыши — коньковый, промежуточный. Как сделать прогонное соединение?

Прогон крыши в частном доме чаще всего представляет собой деревянный элемент. Секции этого типа также могут быть изготовлены из стали. Металлические прогоны обычно используются в качестве несущих элементов кровельных конструкций ангарных зданий.

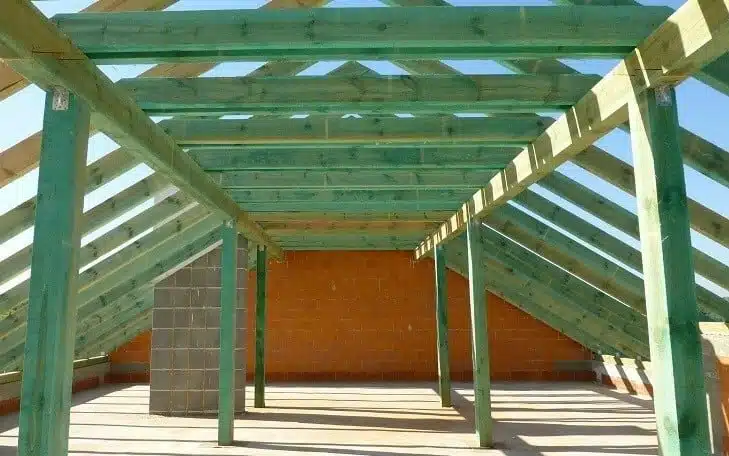

Промежуточные и коньковые прогоны представляют собой элементы прямоугольного сечения, обычно поддерживаемые колоннами. С другой стороны, потолочный прогон размещается на более низком уровне непосредственно на плите перекрытия.

Что такое прогон крыши?

Прогоны крыши представляют собой структурные балки, непосредственно поддерживающие стропила. Из-за значительных нагрузок они должны иметь большие размеры поперечного сечения (например, 16х20 см).

Расположение прогонных балок параллельно линии конька крыши. Основная задача прогонов – передача нагрузок от  кровли на несущие системы с поперечным расположением. Шаг прогонных балок зависит от параметров несущей способности элементов перекрытия скатов и расположения узлов конструкции.

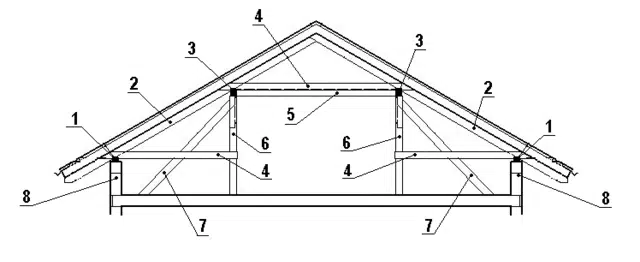

Элементы стропильной фермы
Элементы стропильной фермы: 1. обрешетка стены 2. стропила 3. прогон 4. хомуты 5. ферма 6. столб 7. подкос 8. венец

Какие бывают виды прогонов?

В строительстве различают следующие виды деревянных прогонов:

  • коньковый прогон, расположенный в верхней части крыши,
  • промежуточные или боковые прогоны, которые являются конструктивными элементами крыши между коньковыми и карнизными прогонами,

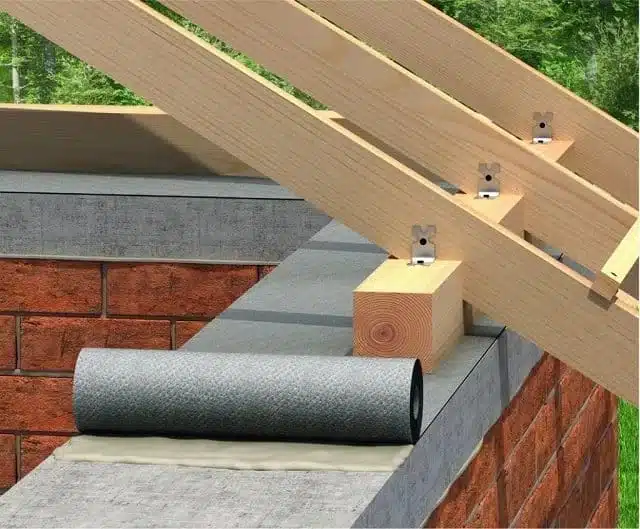

  • потолочный прогон крыши или мауэрлат, расположенные по краям крыши.

Первые два типа прогонных балок опираются на колонны и подкосы (раскосы), а потолочные размещаются под вертикальными несущими элементами (на плите перекрытия).

Кровельные стропила и прогоны являются основными конструктивными элементами крыши и позволяют сохранить все кровельное покрытие. Также стоит отметить, что коньковые и карнизные прогоны поддерживаются столбами и подкосами. В случае крыш частных домов в качестве прогонов в основном используются деревянные балки. Однако в холловом строительстве их чаще будут изготавливать из стали. Они представляют собой стальные профили, передающие нагрузки от кровли здания на решетчатые фермы под ними.

Каковы функции прогона крыши?

  • Прогоны крыши являются основными элементами стропильной фермы.
  • В этом типе конструкции собственный вес крыши и внешние нагрузки передаются на опорные стены, а затем на нижние стропильные балки.
  • Вышеупомянутые столбовые стены представляют собой продольные системы, состоящие из колонн (столбов) и прогонных балок, пролет которых ограничен применением подкосов (скоб).

Прогон крыши: размеры

Кровельные прогоны в своем поперечном сечении обычно имеют ширину от 12 до 16 см, а их высота колеблется от 16 до 22 см. То же самое верно и для прогонов крыши зала. Размеры профилей Z аналогичны или немного меньше по ширине и высоте.

Важный вопрос касается размерных ограничений прогонов по их длине. Да, в магазинах можно найти многометровые балки (даже свыше 7 метров), но это не значит, что только крыши такой длины можно делать по технологии прогон-тик. В случае зданий со значительными размерами, для которых нет возможности нигде купить длинные деревянные прогоны крыши, размеры получают путем соединения нескольких балок между собой. То же самое и в случае со стальными ангарами, где несколько профилей могут быть сварены вместе, что позволяет получить гораздо более длинный прогон крыши.

Как сделать прогонное соединение на столбе?

Соединение прогонов со столбом может осуществляться различными способами. При сооружении крыши с Z-образными или деревянными прогонами часто бывает сложно соединить несколько из них с колонной. Есть несколько подходов к решению этого вопроса:

  • традиционное столярное соединение, состоящее в правильном вырезании фрагментов балок и сборке их в виде пазла. Наиболее часто используемая техника — интервальная. В этом случае в середине столба делается вырез с высотой прогона. Затем подготовленный прогон размещается в таком месте,
  • также можно использовать металлические соединители, которые соединяют прогоны и колонны с дополнительными винтами,
  • безопасный подход, часто используемый на практике, заключается в объединении обеих этих технологий. Столярный стык затем усиливается дополнительным металлическим стыком, что обеспечивает максимально прочное крепление.

Выбор оптимальной технологии соединения следует учитывать уже при проектировании кровли, ведь от нее напрямую зависит прочность всей конструкции.

Соединение с перемычкой

Распространенным методом обеспечения взаимодействия между горизонтальной балкой и вертикальной колонной является соединение с перемычкой.

  • При сооружении опоры в верхней части колонны следует сделать вырез посередине ее поперечного сечения.
  • Глубина выреза должна быть близка к высоте прогона.
  • В свою очередь, ширина пропила в соответствии с правилами выполнения столярных соединений не может превышать 1/3 ширины поперечного сечения колонны.
  • Если ширина прогонной балки превышает допустимый размер выреза, ее размер следует уменьшить в запланированной точке касания.

Обеспечение взаимодействия

При выполнении стропильной фермы также важно обеспечить правильную поддержку и обеспечить взаимодействие между прогоном и стропилами. В этом случае часто используемым решением является вырезное соединение.

  • Работу следует начинать с выполнения вышеупомянутой выемки в каждом из стропил.
  • Как и в случае вильчатого соединения, ширина сечения элемента не должна превышать 1/3 заданного размера (в данном случае высоты) поперечного сечения.
  • В качестве усиления столярного стыка можно использовать металлические секции, закрепленные шурупами.

Можно ли соединить прогоны по длине?

Прогонно-клещевую ферму обычно используют в зданиях со значительными габаритами в обе стороны. В случае длинных объектов становится проблематично приобрести прогоны, соответствующие расстоянию между фронтонными стенами. В такой ситуации возникает необходимость изготовления прогонных балок из комбинации более мелких элементов.

Очень важно выполнить соответствующие соединения между отдельными элементами, обеспечивающие непрерывность прогонов и не изменяющие предполагаемую в проекте схему работы. Часто используемое решение — планировать точки соприкосновения соседних коротких балок в местах опирания. Однако следует помнить, что реализация этого варианта изменяет характер работы всей системы, поскольку в этом случае неразрезная балка становится многопролетной.

Поэтому применение представленного метода возможно только после консультации со строителем, который определит, насколько должны быть увеличены размеры поперечного сечения прогонных балок.

Гораздо более безопасное решение (обеспечивающее большую несущую способность) — соединение соседних балок накладкой или замком. В первом случае накладка может быть выполнена прямо или под углом. Замки обычно делаются под углом. В любом случае в соединении следует использовать механические крепежи.

Вопрос-ответ

Какие размеры прогона?

Прогоны – это горизонтальные балки, идущие параллельно коньку, на которые опираются стропила. Ширина поперечного сечения прогонов обычно колеблется от 12 до 16 см, а высота от 16 до 22 см.

Как усилить прогон?

Опора стропил посредине пролета на прогон требует укладки основы на перекрытие и закрепления стоек. Вертикальные стойки достаточно разместить под каждым третьим стропилом. Сечение используемых элементов не должно быть меньше 100×100 мм.
После этого стропила получат дополнительную точку опоры на прогон (горизонтальную балку), которая затем передаст нагрузки на стойки и прогон потолка (базу основания).
